BF Heading Die

Name：	BF Heading Die
Usage：	Für die Herstellung Sechskantmuttern

Unterwegs sterben Rohlingen für die Herstellung Sechskantmuttern.

Punching Dies

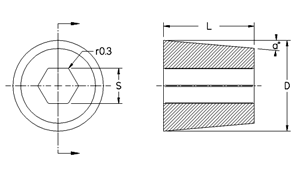

Type	Dimension（㎜）				Type	Dimension（㎜）
Type	S	D	L	α°	Type	S	D	L	α°
BF2612-	2.6	12	8～12	—	BF12028-	12.0	28	18	5-7
BF3316-	3.3	16	8～12	—	BF12132-	12.1	32	8～22	—
BF3412-	3.4	12	8～12	—	BF13236-	13.2	36	20～34	－
BF4316-	4.3	16	8～12	—	BF13728-	13.7	28	12	5-7
BF4416-	4.4	16	10～14	—	BF14036-	14.0	36	25	5-7
BF4816-	4.8	16	12～16	—	BF15040-	15.0	40	22～34	—
BF4820-	4.8	20	12～16	—	BF16734-	16.7	34	12	5-7
BF6120-	6.1	20	5	5-7	BF17039-	17.0	39	30	5-7
BF6320-	6.3	20	14～18	—	BF17044-	17.0	44	26～34	—
BF7220-	7.2	20	6	5-7	BF17936-	17.9	36	13.5	5-7
BF7224-	7.2	24	14～18	—	BF19044-	19.0	44	18.5	5-7
BF7328-	7.3	28	14～22	—	BF19952-	19.9	52	34～38	—
BF8920-	8.9	20	7	5-7	BF20543-	20.5	43	16.5	5-7
BF9022-	9.0	22	8	5-7	BF22458-	22.4	58	20.5	5-7
BF9126-	9.1	26	16	5-7	BF22858-	22.8	58	36～44	—
BF9230-	9.2	30	14～18	—	BF22863-	22.8	63	44.5	5-7
BF9328-	9.3	28	14～22	—	BF22944-	22.9	44	17.0	5-7
BF11236-	11.2	36	20～34	—	BF28172-	28.1	72	45～55	—
BF11732-	11.7	32	19	5-7	BF28759-	28.7	59	24.0	5-7
