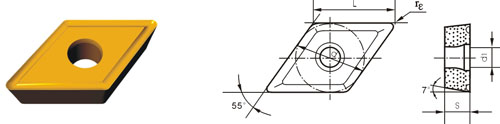

Indexable Inserta Type D-DCMT-V
Type | Dimensión(mm) | Grado | ||||||||||||||||||||||||
L | d | S | d1 | rε | Z C 3 0 2 |
Z C 3 1 2 |
Z C 3 0 4 |
Z C 3 1 4 |
Z P 1 O |
Z P 2 0 |
Z P 2 5 |
Z P 3 5 |
Z P 4 0 |
Z M 1 5 |
Z M 3 0 |
Z K 1 O U K |
Z K 2 O |
Z K 2 O U K |
Z K 3 O |
Z K 3 O U K |
||||||
DCMT070202-V0 DCMT070202-V0 |
7.75 | 6.35 | 2.38 | 2.80 | 0.2 0.4 |
• • • • • • |
• • • • • |
• • • • • • |
• • • • • • |
• • • • • • |
||||||||||||||||
DCMT11T302-V1 DCMT11T304-V1 DCMT11T308-V1 |
11.6 | 9.525 | 3.97 | 4.40 | 0.2 0.4 0.8 |
|||||||||||||||||||||
DCMT150404-V2 | 15.5 | 12.70 | 4.76 | 5.50 | 0.4 |
