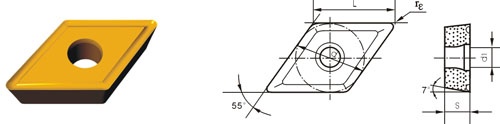

Insertos Indexáveis Tipo D-DCMT-V
DCMT-V | Semi-final |
Tipo | Dimensão(mm) | Grau | ||||||||||||||||||||||||
L | d | S | d1 | rε | Z C 3 0 2 | Z C 3 1 2 | Z C 3 0 4 | Z C 3 1 4 | Z P 1 O | Z P 2 0 | Z P 2 5 | Z P 3 5 | Z P 4 0 | Z M 1 5 | Z M 3 0 | Z K 1 O U K | Z K 2 O | Z K 2 O U K | Z K 3 O | Z K 3 O U K | ||||||
DCMT070202-V0 DCMT070202-V0 |
7.75 | 6.35 | 2.38 | 2.80 | 0.2 0.4 |
• • • • • • |
• • • • • • |
• • • • • • |
• • • • • • |
• • • • • • |
||||||||||||||||
DCMT11T302-V1 DCMT11T304-V1 DCMT11T308-V1 |
11.6 | 9.525 | 3.97 | 4.40 | 0.2 0.4 0.8 |
|||||||||||||||||||||
DCMT150404-V2 | 15.5 | 12.70 | 4.76 | 5.50 | 0.4 |
