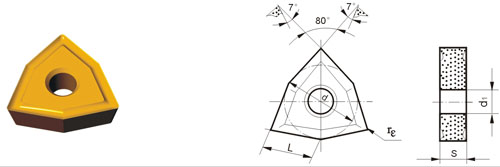

Insertos Indexáveis Tipo W-WNMG-V
WNMG-V | Semi-final |
Tipo | Dimensão(mm) | Grau | ||||||||||||||||||||||||
L | d | S | d1 | rε | Z C 3 0 2 | Z C 3 1 2 | Z C 3 0 4 | Z C 3 1 4 | Z P 1 O | Z P 2 0 | Z P 2 5 | Z P 3 5 | Z P 4 0 | Z M 1 5 | Z M 3 0 | Z K 1 O U K | Z K 2 O | Z K 2 O U K | Z K 3 O | Z K 3 O U K | ||||||
WNMG060404-V2 | 6.5 | 9.525 | 4.76 | 3.81 | 0.4 | •
• • |
•
• • |
•
• • |
||||||||||||||||||
WNMG080404-V2 WNMG080404-V2 |
8.68 | 12.70 | 4.76 | 5.16 | 0.4 0.8 |
