Carboneto de Tungstênio Buttons

Produtos de metal duro para o meu, broca Petróleo bits campo/T2527-1989.

Tungsten Carbide Buttons
QTipo(botões)

Tipo METRIC DIMENSÃO
D H h R e
Q0810 8 10 7.1 4.2 1.5
Q0812 8 12 9.1 4.2
Q1010 10 10 6.2 5.2
Q1012 10 12 8.2 5.2
Q1014 10 14 10.2 5.2
Q1214 12 14 9.4 6.2
Q1216 12 16 11.4 6.2
Q1218 12 18 13.4 6.2
Q1313 13 13.5 8.4 6.7
Q1315 13 13.5 10.4 6.7
Q1416 14 16 10.5 7.2
Q1417 14 17 11.1 7.6
Q1420 14 20 14.5 7.2
Q1422 14 22 16.5 7.2
Q1517 15 17 11.1 7.6 2.0
Q1618 16 18 11.6 8.2
Q1623 16 23 16.6 8.2
Q1625 16 25 18.6 8.2
Q1825 18 25 17.7 9.2
Q1827 18 27 19.7 9.2
Q2030 20 30 20 10.2
Q2540 25 40 29.8 12.7

Tungsten Carbide Buttons

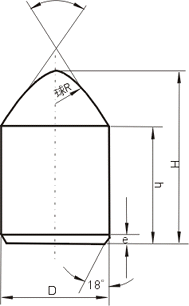

ZTipo(dente conispherical)

Tipo METRIC DIMENSÃO
D H h R e α(O)
Z0810 8 10 6.5 3 1.5 35
Z0812 8 12 8.5 3
Z1011 10 11 7.1 4.4
Z1013 10 13 9.1 4.4
Z1015 10 15 9.9 4
Z1215 12 15 10.2 5.1
Z1218 12 18 13 4.8
Z1416 14 16 9.5 4.7
Z1418 14 18 12.5 6.0
Z1420 14 20 13.7 5.0
Z1422 14 22 15.7 6.0
Z1625 16 25 17.3 5.0 2.0

Tungsten Carbide Buttons
XTipo  dente da cunha

Tipo METRIC DIMENSÃO
D H h R r e α(O) β(O)
X0810 8 10 6.5 2.0 1.8 1.5 45 22.5
X1011 10 11 7 2.5 2.0 45
X1013 10 13 9 2.5 2.0 45
X1115 11 15 8 2.75 2.5 22.5
X1215 12 15 9 3.0 3.0 45
X1217 12 17 10.5 3.5 3.0 35 20
X1418 14 18 10 3.5 3.0 45 22.5
X1420 14 20 11 2.7 3.0 35
X1520 15 20 12 3.0 3.0 40
X1621 16 21 11 2.6 3.0 2.0 35
X1623 16 23 12 3.0 3.5 30 18
X1721 17 21 13 4.0 3.5 40 22.5
X1724 17 24 13 3.5 3.5 30
X1929 19 29 17 4.0 3.0 40 15

Tungsten Carbide Buttons

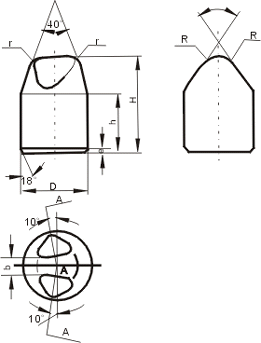

BTipo dente afiado cunha

Tipo METRIC DIMENSÃO
D H h R r e α(O) b
B1417 14 17 12 3.0 2.5 1.5 90 3.0
B1418 14 18 12 3.0 2.5 1.5 80 4.0
B1419 14 19 12 3.0 2.5 1.5 75 4.0
B1621 16 21 14 3.0 2.5 2.0 70 4.5
B1924 19 24 15 3.5 3.0 2.0 70 4.5
B2230 22 30 17 3.5 3.0 2.0 60 5.0

Tungsten Carbide Buttons
STipo(s Tipo metade do dente rodada)

Tipo METRIC DIMENSÃO
D H h Ra Rb Rc r α(O) e
S1421 14 21 12 12 20 2.5 2.5 18 1.5
S1623 16 23 12 15 23 2.5 2.5 18 1.5
S1626 16 26 14 20 28 2.5 2.5 18 20
S1724 17 24 13 16 25 3.0 3.0 20
S1930 19 30 17 16 25 3.0 3.0 15
S2240 22 40 21 20 30 3.0 3.0 13
S2545 25 45 23 30 35 3.5 3.5 13

Tungsten Carbide Buttons
PTipo dente topo plano

Tipo METRIC DIMENSÃO
D H h
P0607 6 7 1.5
P0707 7 7
P0807 8 7
P0908 9 8
P1008 10 8
P1109 11 9
P1210 12 10
P1412 14 12
