BS Título Die

Nome：BS Título Die
Usage：Para reduzir o diâmetro das porcas

Blanks Die Para reduzir o diâmetro das porcas

Punching Dies

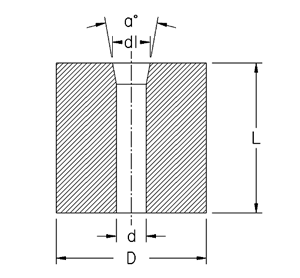

Tipo Dimensão（mm） Tipo Dimensão（mm）
d D L d1 α° d D L d1 α°
BS2114- 2.1 14 15～30 2.5 20 BS8430- 8.4 30 25～54 9.3 20
BS2116- 2.1 16 15～30 2.5 BS10030- 10.0 30 14～20 11.4
BS3114- 3.1 14 15～30 3.5 BS10228- 10.2 28 25～54 11.4
BS3116- 3.1 16 15～30 3.5 BS10230- 10.2 30 25～54 11.4
BS3914- 3.9 14 15～35 4.5 BS11940- 11.9 40 30～40 13.2
BS3916- 3.9 16 15～35 4.5 BS12040- 12.0 40 10～14 13.4
BS4516- 4.5 16 10～20 5.9 BS14040- 14.0 40 14～20 15.4
BS4716- 4.7 16 15～35 5.4 BS17545- 17.5 45 14～20 19.3
BS4718- 4.7 18 20～35 5.4 BS19545- 19.5 45 20～30 21.25
BS6520- 6.5 20 20～42 7.2 BS21050- 21.0 50 20～30 22.75
BS6522- 6.5 22 10～42 7.9 BS24060- 24.0 60 25～30 25.75
BS8030- 8.0 30 10～20 9.4 BS26560- 26.5 60 25～30 28.63 12
BS8426- 8.4 26 25～54 9.3 BS32070- 32.0 70 25～30 34.13
