ซีเมนต์คาร์ไบด์ประเภท Shank เครื่องมือ <

เครื่องมือคาร์ไบด์ซีเมนต์ ประเภท Shank

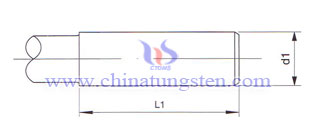

เครื่องมือคาร์ไบด์ซีเมนต์ DIN6535-HA


dh6	2	3	4	5	6	8	10	12	14	16	18	20	25	32
L1₀⁺²	28				36		40	45		48		50	56	60

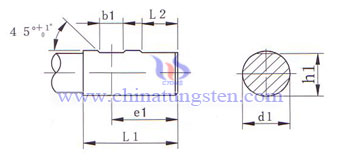

เครื่องมือคาร์ไบด์ซีเมนต์ DIN6535-Hb

d1 H6	b1 +0.05 0	e1 0 -1	h1 H11	L1 +2 0	L2 +1 0
6	4.2	18.0	5.1	36.0
8	5.5	18.0	6.9	36.0
10	7.0	20.0	8.5	40.0
12	8.0	22.5	10.4	45.0
14	8.0	22.5	12.7	45.0
16	10.0	24.0	14.2	48.0
18	10.0	24.0	16.2	48.0
20	11.0	25.0	18.2	50.0
25	12.0	32.0	23.0	56.0	17.0
32	14.0	36.0	30.0	60.0	19.0

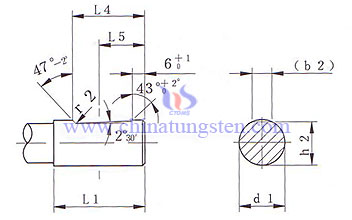

เครื่องมือคาร์ไบด์ซีเมนต์ DIN6535-HE


d1=6~20mm	d1=25~32mm

d1	(b2)	(b3)	(h2)	(h3)	L1	L4	L5	r2
6.0	4.3		5.1		36.0	25.0	18.0	1.2
8.0	5.5		6.9		36.0	25.0	18.0
10.0	7.1		8.5		40.0	28.0	20.0
12.0	8.2		10.4		45.0	33.0	22.5
14.0	8.1		12.7		45.0	33.0	22.5
16.0	10.1		14.2		48.0	36.0	24.0	1.6
18.0	10.8		16.2		48.0	36.0	24.0
20.0	11.4		18.2		50.0	38.0	25.0
25.0	13.6	9.3	23.0	24.1	56.0	44.0	32.0
32.0	15.5	9.9	30.0	31.2	60.0	48.0	35.0

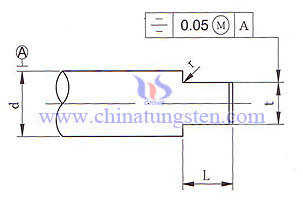

เครื่องมือคาร์ไบด์ซีเมนต์หางแบน：

d		t		L	rmax
มีขนาดใหญ่กว่า	จนกระทั่ง	มิติพื้นฐาน	การเบี่ยงเบน	L	rmax
3	3.75	2.12	0 -0.10	6.0	0.2
3.75	4.75	2.65	0 -0.10	7.0	0.2
4.75	6	3.35	0 -0.12	8.0	0.2
6	7.5	4.25		9.0	0.3
7.5	9.5	5.3		10.0	0.3
9.5	11.8	6.7	0 -0.15	11.5	0.4
11.8	15	8.5	0 -0.15	13.0	0.4
15	19	10.6	0 -0.18	15.0	0.4
19	23.6	13.2	0 -0.18	17.0	0.5

Chinatungsten Onlineสามารถให้บริการขนาดต่างๆและเกรดของคาร์ไบด์ยึดเครื่องมือตัดผลิตภัณฑ์ที่ไม่ได้มาตรฐานที่กำหนดเองยังตามความต้องการของลูกค้า ยินดีต้อนรับคุณเพื่อให้คำปรึกษาและการจัดซื้อ sales@chinatungsten.com, sales@xiamentungsten.com .
