ซีเมนต์คาร์ไบด์ดอกสว่าน Twist

ซีเมนต์คาร์ไบด์ดอกสว่าน Twist เป็นรูปร่างที่ซับซ้อนมากขึ้นของเสาสล็อตเครื่องมือเครื่องจักร

คาร์ไบด์ซีเมนต์บิดองค์ประกอบของการฝึกซ้อม: เจาะบิดสามารถแบ่งออกเป็นสามส่วนตามหน้าที่ที่แตกต่างกันของพวกเขา.

เจาะขา (หน้าแข้ง): ซีเมนต์บิดหัวคาร์ไบด์การฝึกซ้อมสำหรับส่วนหนีบและสำหรับการถ่ายโอนการขุดเจาะพลังงานที่ต้องการ (แรงบิดและแรงตามแนวแกน).

คอเพชร (คอ): ในการเปลี่ยนแปลงระหว่างซีเมนต์บิดมีดคาร์ไบด์การฝึกซ้อมและหน้าแข้งเจาะ มันใช้มักจะเป็นล้อเพิกถอนบดช่องว่างเปล่ามีด.

เจาะร่างกาย (ร่างกาย) ซีเมนต์คาร์ไบด์การฝึกซ้อมบิดทำงานเป็นส่วนหนึ่งของสว่านโดยส่วนตัด (เช่นปลายเจาะ) และส่วนคู่มือ

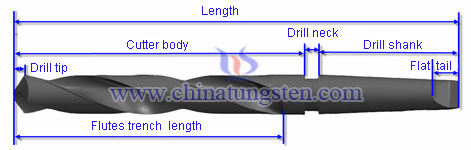

Twist ซีเมนต์คาร์ไบด์องค์ประกอบสว่าน

ก้านเจาะคอเจาะร่างกายเจาะประกอบด้วยบิดคาร์ไบด์ซีเมนต์การฝึกซ้อม

คาร์ไบด์ซีเมนต์บิดพารามิเตอร์ของโครงสร้างการฝึกซ้อม

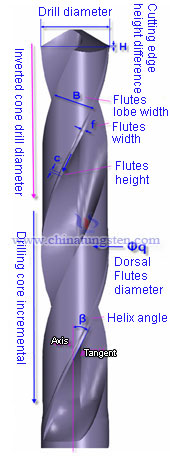

คาร์ไบด์ซีเมนต์ Twist พารามิเตอร์โครงสร้างสว่าน

บิดคาร์ไบด์ซีเมนต์ฝึกซ้อมพารามิเตอร์โครงสร้างเป็นพารามิเตอร์ที่เป็นอิสระในการกำหนดรูปทรงเรขาคณิตบิดคาร์ไบด์ซีเมนต์การฝึกซ้อม.

ซีเมนต์คาร์ไบด์บิดพารามิเตอร์โครงสร้างการฝึกซ้อมหมายถึงขนาดหรือมุมของสว่านในการควบคุมการผลิตพวกเขาเป็นพารามิเตอร์ที่เป็นอิสระในการกำหนดรูปทรงเรขาคณิตของสว่านบิด รวมถึงต่อไปนี้:

(1)เส้นผ่านศูนย์กลาง d: กับบิดเจาะสองขอบตัดส่วนหนึ่งของการวัดระยะห่างระหว่างการเลือกขนาดของชุดมาตรฐาน

(2) เส้นผ่าศูนย์กลางกรวยคว่ำ: หมายถึงอยู่ห่างจากส่วนตัดของเส้นผ่าศูนย์กลางทำค่อย ๆ เล็ก ๆ เพื่อที่จะลดแรงเสียดทานของขอบกับผนังหลุมปฏิเสธรองเทียบเท่า เจาะรูปกรวยคว่ำเป็นเรื่องเกี่ยวกับ 0.03 ~ 0.12mm/100mm, เส้นผ่าศูนย์กลางขนาดใหญ่รูปกรวยคว่ำยังเป็นขนาดใหญ่

(3) เจาะขนาดเส้นผ่าศูนย์กลางแกนทำ: มันเป็นสัมผัสคลองสองขอบเส้นผ่าศูนย์กลางของวงกลม มันมีผลต่อความแข็งแกร่งเจาะบิดของชิปส่วน เส้นผ่าศูนย์กลางมากกว่า 13 มม. เจาะบิดทำ = แกนเจาะทำ (0.125-0.15) ทำ 1.4 ~ เรียวบวก 2mm/100mm เพื่อเพิ่มความแข็งแรงของสว่าน

(4) ขอบของใบมีดที่มีใบหูใบมีด, ωมุมเกลียวขยายไปยังเครื่องบินเป็นเส้นตรงกับมุมของการบิดเจาะแกนบิตของมุมที่เป็นเกลียว

Chinatungsten Online สามารถให้บริการขนาดต่างๆและเกรดของคาร์ไบด์ยึดเครื่องมือตัด, ซีเมนต์คาร์ไบด์การฝึกซ้อมบิดผลิตภัณฑ์ที่ไม่ได้มาตรฐานที่กำหนดเองยังตามความต้องการของลูกค้า ยินดีต้อนรับคุณเพื่อให้คำปรึกษาและการจัดซื้อ sales@chinatungsten.com, sales@xiamentungsten.com .
