ก๊อกเจาะ

ก๊อกเจาะสี่เหลี่ยมคางหมู, ตาราง, รูปสามเหลี่ยมหัวเดียวหรือหลายหัวกระทู้ด้านในสามารถประมวลผล เมื่ออยู่ในเครื่องกลึง, เจาะขึ้นรูปที่มีประสิทธิภาพสูงและการดำเนินงานที่เรียบง่ายมีคุณภาพมีเสถียรภาพ

ก๊อกเจาะการทำงานในฐานะที่แสดง ชิ้นงานชุดแรกเข้าไปดึงตัดก๊อกเจาะนำส่วนหนึ่งแล้วชิ้นงานที่จับยึดสายฟ้าไปทาบทามเชื่อมโยงกับป้อมปืนเพื่อป้องกันการหมุนของเครื่องกว้าน เจาะชิ้นงานขวามือแล้วผลักดันโดยการหมุนย้อนกลับกลึงแกนดึงมีดพร้อมนำด้ายที่ถูกย้ายไปยัง Tailstockก๊อกทาบทามดึงออกจากชิ้นงาน, รูสกรูในการประมวลผลจะเสร็จสมบูรณ์

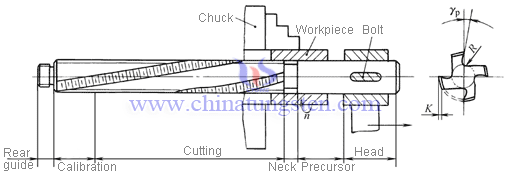

ก๊อกเจาะทำงานไดอะแกรม

ก๊อกเจาะเป็น Broaches ขดลวดหลัก ก๊อกเจาะการออกแบบโครงสร้างและการเลือกใช้พารามิเตอร์ทางเรขาคณิตที่มีการรวมกันของการเจาะก๊อก, พลั่วตัดรูปแบบฟันและทาบทามสามวิธีการออกแบบเครื่องมือ ประเด็นส่วนเกลียวของพารามิเตอร์การตัดเจาะมุมก๊อกส่วนการสอบเทียบฟันเป็นก๊อกสี่เหลี่ยมคางหมูพารามิเตอร์พลั่วฮอร์นหลังที่จะลดปริมาณของมุมคายและมุมการแก้ไขฟันจอบรายละเอียดการสร้างวิธีการออกแบบเครื่องตัด หัวคอและเป็นส่วนหนึ่งของคู่มือการออกแบบที่มีความคล้ายคลึงกับเข็มกลัด

เจาะก๊อกฟันทั่วไปจำนวนลิฟท์เป็น 0.01 ~ 0.02mm, เสาะหามุมγp = 10 °ถึง 20 °หลังจากαpมุมคือ = 4 °ถึง 5 องศา เมื่อช่องหมายเลขที่เลือก Z คุณสามารถคำนวณกรวยมุม2φ, ความยาวของส่วนที่ตัดι1, พลั่วตัดจำนวนของพารามิเตอร์การตัด K ความยาวของส่วนการสอบเทียบ (4-5) ครั้งที่สนาม ติดตามการทำเพื่อปรับปรุงความถูกต้องในการเจาะก๊อกเรียวเส้นผ่าศูนย์กลาง (ประมาณ 0.5 มม) ส่วนหนึ่งของรูปแบบการตัดรูปกรวยตัดตามที่แสดงมีอัตรากำไรขั้นต้นเล็ก ๆ ของการตัดขอบด้านข้างของฟันแต่ละซี่ในการสั่งซื้อเพื่อให้แน่ใจว่ารายละเอียดความถูกต้องและความขรุขระของพื้นผิวของปีก นี้เป็นหนึ่งในลักษณะที่สำคัญของการออกแบบก๊อกเจาะ

ก๊อกเจาะตัดกราฟิก
