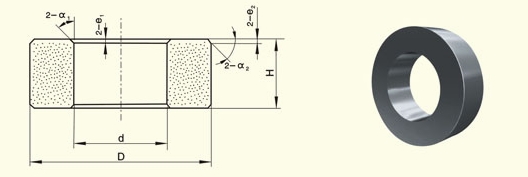

Abmessungen und Genauigkeit der Fertigen Rollen

finished rolls
Dimension Range der finished rolls
External diameter(D)
Inner diameter(d)
Heigh(H)
148-500
87-300
20-250

Zulässigen Toleranzen für die OD, IDand Höhe von Rollring
Grade
I
II
III
IV
Out diameter(D)
±0.02
±0.05
±0.10
±0.15
Besondere Wünsche
Inner diameter(d)
+1T5
+1T6
+1T7
+1T8
Height(H)
-0.03
-0.10
-0.20
-0.50

Hinweis: Die produkte können anhand der zeichnung durch den kunden geliefert werden, hergestellt.
