Abmessungen Toleranz von E.D., I.D. Höhe und entsprechend den Spezifikationen in Tabelle der Dimensionen und die Genauigkeit der fertigen rolls oder durch Vertrag verpflichtet |

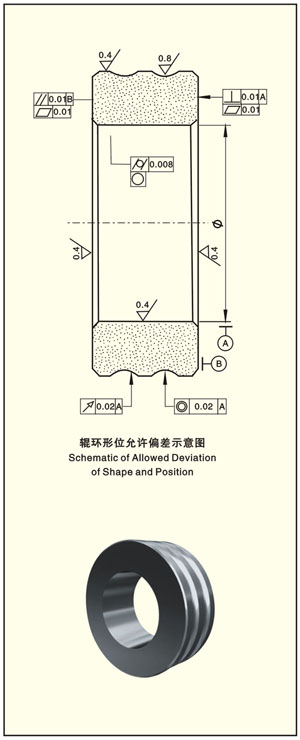

Erlaubte Abweichung der Form und Lage |
Axial run-out≤0.015mm |
Radial run-out≤0.02mm |
End face run-out≤0.015mm |
End Gesicht Parallelität≤0.01mm |
End Gesicht Ebenheit≤0.01mm |
Rauheit |
Rauheit der inneren loch≤0.3μm |
Rauheit des äußeren circke≤0.4μm |
Rauheit der Stirnseite≤0.4μm |
Rauheit der Nut Gesicht≤0.80μm |
