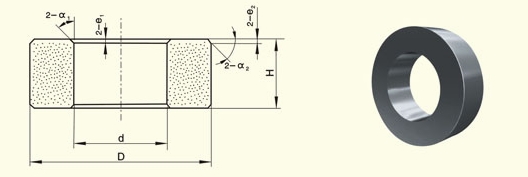

Dimensões e Precisão de Rolos Acabados
Dimensão série de rolos acabados
Externo diâmetro(D) | Interior diâmetro(d) | Heigh(H) |
148-500 | 87-300 | 20-250 |
Tolerâncias admissíveis para o OD, IDand altura do anel roll
Grau | I | II | III | IV | |
Fora de diâmetro(D) | ±0.02 | ±0.05 | ±0.10 | ±0.15 | Pedido especial |
Interior diâmetro(d) | +1T5 | +1T6 | +1T7 | +1T8 | |
Height(H) | -0.03 | -0.10 | -0.20 | -0.50 |
Nota: Produtos podem ser fabricados com base no desenho fornecido pelo cliente.
