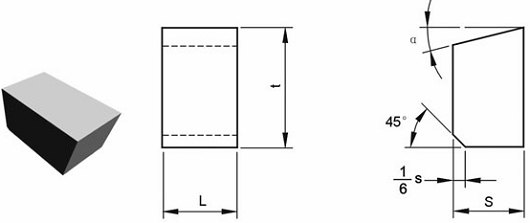

Weld Tips-Type D
Type | Dimension (mm) | |||
L | t | s | ɑ | |
D3 | 3.5 | 8.0 | 3.0 | / |
D4 | 4.5 | 10.0 | 4.0 | 14° |
D5 | 5.5 | 12.0 | 5.0 | 14° |
D6 | 6.5 | 14.0 | 6.0 | 14° |
D8 | 8.6 | 16.0 | 8.0 | 14° |
D10 | 10.5 | 18.0 | 10.0 | 14° |
D12 | 12.5 | 20.0 | 12.0 | 14° |
