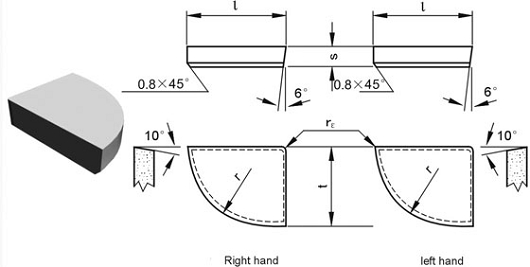

Weld Tips-Type D1
Type | Dimension(mm) | Approx Unit Weight(g) | ||||||||
Right | Left | l | t | s | r | rε | YG6 | YG8 | YT5 | YT14 |
D110 | / | 10.0 | 8.0 | 2.5 | 8.0 | 0.5 | 3.2 | 3.1 | 2.6 | 2.4 |
D112 | / | 12.0 | 10.0 | 3.0 | 10.0 | 0.5 | 4.8 | 4.7 | 3.9 | 3.6 |
D115 | D115Z | 15.0 | 12.0 | 3.5 | 12.5 | 0.5 | 8.4 | 8.2 | 6.7 | 6.2 |
D120 | D120Z | 20.0 | 16.0 | 4.0 | 16.0 | 1.0 | 16.8 | 16.5 | 14.2 | 13.2 |
D125 | D125Z | 25.0 | 20.0 | 5.0 | 20.0 | 1.0 | 29.1 | 28.5 | 25.2 | 22.5 |
D130 | D130Z | 30.0 | 20.0 | 6.0 | 20.0 | 1.0 | 43.2 | 42.5 | 36.8 | 34.2 |
