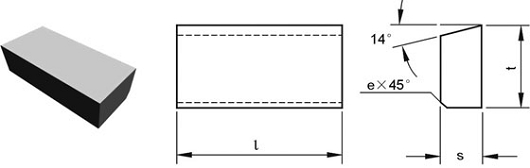

Weld Tips-Type D2
Type | Dimension(mm) | Approx Unit Weight(g) | ||||||
l | t | s | e | YG6 | YG8 | YT5 | YT14 | |
D206 | 6.0 | 7.0 | 3.0 | / | 1.7 | 1.6 | 1.5 | 1.4 |
D208 | 8.0 | 4.0 | 3.0 | / | 1.5 | 1.4 | 1.2 | 1.1 |
D210 | 10.0 | 5.0 | 3.0 | / | 2.3 | 2.2 | 1.8 | 1.7 |
D210A | 10.0 | 10.0 | 3.0 | / | 4.5 | 4.4 | 3.9 | 3.6 |
D212 | 12.0 | 6.0 | 3.0 | / | 3.3 | 3.2 | 2.6 | 2.4 |
D212A | 12.0 | 12.0 | 3.5 | 0.8 | 7.2 | 7.1 | 6.1 | 5.6 |
D214 | 14.0 | 7.0 | 3.5 | 0.8 | 4.8 | 4.7 | 4.0 | 3.7 |
D214A | 14.0 | 12.0 | 3.5 | 0.8 | 8.4 | 8.3 | 7.2 | 6.7 |
D216 | 16.0 | 7.0 | 3.5 | 0.8 | 5.3 | 5.2 | 4.6 | 4.4 |
D216A | 16.0 | 12.0 | 3.5 | 0.8 | 9.6 | 9.4 | 8.2 | 7.6 |
D218 | 18.0 | 5.0 | 3.0 | / | 4.2 | 4.1 | 3.5 | 3.1 |
D218A | 18.0 | 7.0 | 3.5 | 0.8 | 6.2 | 6.0 | 5.2 | 4.8 |
D218B | 18.0 | 12.0 | 3.5 | 0.8 | 10.7 | 10.5 | 9.5 | 8.8 |
D220 | 20.0 | 10.0 | 4.0 | 0.8 | 11.3 | 11.1 | 9.8 | 9.1 |
D222 | 22.0 | 6.0 | 3.0 | / | 5.9 | 5.8 | 5.2 | 4.6 |
D222A | 22.0 | 14.0 | 4.0 | 0.8 | 17.6 | 17.3 | 15.3 | 14.4 |
D224 | 24.0 | 14.0 | 4.0 | 0.8 | 18.9 | 18.7 | 16.2 | 15.0 |
D226 | 26.0 | 10.0 |
5.0 | 0.8 | 18.1 | 17.8 | 15.5 | 14.0 |
D226A | 26.0 | 14.0 | 5.0 | 0.8 | 25.4 | 25.0 | 22.5 | 20.9 |
D228 | 28.0 | 10.0 | 4.0 | 0.8 | 15.7 | 15.4 | 13.7 | 12.1 |
D228A | 28.0 | 14.0 | 4.0 | 0.8 | 22.5 | 22.3 | 20.2 | 17.5 |
D230 | 30.0 | 14.0 | 5.0 | 0.8 | 30.2 | 29.6 | 26.0 | 24.2 |
D232 | 32.0 | 12.0 | 5.0 | 0.8 | 27.3 | 27.0 | 23.7 | 21.0 |
D232A | 32.0 | 14.0 | 4.0 | 0.8 | 25.3 | 25.0 | 22.5 | 20.9 |
D236 | 36.0 | 14.0 | 4.0 | 0.8 | 34.0 | 33.4 | 29.3 | 26.0 |
D238 | 38.0 | 12.0 | 5.0 | 0.8 | 32.9 | 32.5 | 28.2 | 25.0 |
D240 | 40.0 | 14.0 | 5.0 | 0.8 | 39.3 | 39.1 | 35.7 | 32.0 |
D246 | 46.0 | 14.0 | 5.0 | 0.8 | 48.5 | 47.5 | 41.7 | 37.0 |
